Источники питания

В идеальном случае можно рассматривать существование двух видов источников питания: Источника тока и источника напряжения.

Идеальный источник напряжения - это «чёрный ящик», имеющий два вывода, между которыми он поддерживает постоянное падение напряжения независимо от величины сопротивления нагрузки. Это означает, например, что он должен выдавать ток, равный I = UR, если к выводам подключить резистор с сопротивлением R.

Реальный источник напряжения не может дать ток, больший некоторого предельного максимального значения, и в общем случае он ведёт себя как идеальный источник напряжения, к которому последовательно подключён резистор с небольшим сопротивлением.

Очевидно, чем меньше сопротивление этого последовательно подключённого резистора, тем лучше. Например, стандартная батарея на 9 В в последовательном соединении с резистором, имеющим сопротивление 3 Ом, ведёт себя как идеальный источник напряжения 9 В и даёт максимальный ток (при замыкании накоротко) величиной 3 А (который, к сожалению, погубит батарею за несколько минут). По понятным причинам источник напряжения «предпочитает» нагрузку в виде разомкнутой цепи, а нагрузку в виде замкнутой цепи «недолюбливает». Понятия «разомкнутая цепь» и «замкнутая цепь» очевидны: к разомкнутой цепи ничего не подключено, а в замкнутой цепи кусок провода замыкает выход. Схематически батареи и аккумуляторы обозначаются так:

Идеальный источник тока - это «чёрный ящик», имеющий два вывода и поддерживающий постоянный ток во внешней цепи независимо от величины сопротивления нагрузки и приложенного напряжения. Для того чтобы выполнять свои функции, он должен уметь поддерживать нужное напряжение между своими выводами. Реальные источники тока (самая нелюбимая тема для большинства учебников) имеют ограниченный диапазон, в котором может изменяться создаваемое ими напряжение (он называется рабочим диапазоном выходного напряжения или просто диапазоном), и, кроме того, выходной ток источника нельзя считать абсолютно постоянным. Источник тока «предпочитает» нагрузку в виде замкнутой цепи, а нагрузку в виде разомкнутой цепи «недолюбливает».

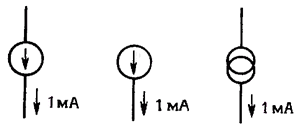

Условные обозначения источника тока:

Условные обозначения источника тока

Хорошим примером источника напряжения может служить батарея (для источника тока подобной аналогии найти нельзя). Например, стандартная батарейка от карманного фонаря обеспечивает напряжение 1.5 В, ее эквивалентное последовательное сопротивление составляет 1/4 Ом, а общий запас энергии равен приблизительно 10000 Вт·с (постепенно эти характеристики ухудшаются; к концу срока службы батарейки напряжение может составлять около 1 В, а внутреннее сопротивление - несколько ом).
